Leichter und stabiler montiert: Größeres Öffnungsmaß optimiert verdeckt liegenden Band-Bestseller von BaSys

Eines seiner meist verkauften Bänder hat Basys für eine bessere Verar­beitung optimiert. Das „Pivota DX 38 3-D“, ein verdeckt liegendes Band für stumpf einschlagende Innentüren bis 60 Kilogramm pro Paar, weist nun ein höheres Öffnungsmaß auf. Der größere Abstand der bei­den Bandkörper zueinander sorgt dafür, dass das Band auf Flügel- und Zargenseite tiefer ins Material eingefräst werden kann. Das stabilisiert die Gesamtkonstruktion.

Es war der Abstand zwischen Flügel und Zarge, der beim Öffnen und Schließen der Tür zuweilen sehr eng ausfiel. Für Basys Anlass genug, sei­nen Bestseller zu überarbeiten. Unter der Vorgabe, die kleine Bauweise zu erhalten, optimierte der Hersteller die Gelenkgeometrie und vergrö­ßerte das Öffnungsmaß; so liegen bei 180 Grad geöffneter Tür nunmehr nicht nur zehn, sondern 13 Millimeter zwischen den beiden Bandkörpern.

Das neue Fräsverhältnis bewährt sich vor allem im Holzbereich. Am Rand bleiben bis zu 33 Prozent mehr Material stehen und das Ausfräsen geht leichter. Bleibt die Fräsposition unverändert, haben Flügel und Zarge beim Öffnen und Schließen mehr Abstand zueinander.

Das optimierte Modell löst das bestehende „Pivota DX 38 3-D“ komplett ab. Für den Anwender bedeutet das, dass er die Frästaschen für die neue Version tiefer setzen muss: Auf Flügelseite 31 statt 28 mm, auf Zar­genseite 26 statt 24 mm. Außenabmessungen und -konturen ändern sich nicht. Die bewährten Befestigungsmittel, wie Halteplatten für Fut­terzargen, können weiterverwendet werden.

Hochauflösende Bilder

Für hoch aufgelöste Bilder klicken Sie bitte auf das jeweilige Vorschaubild.

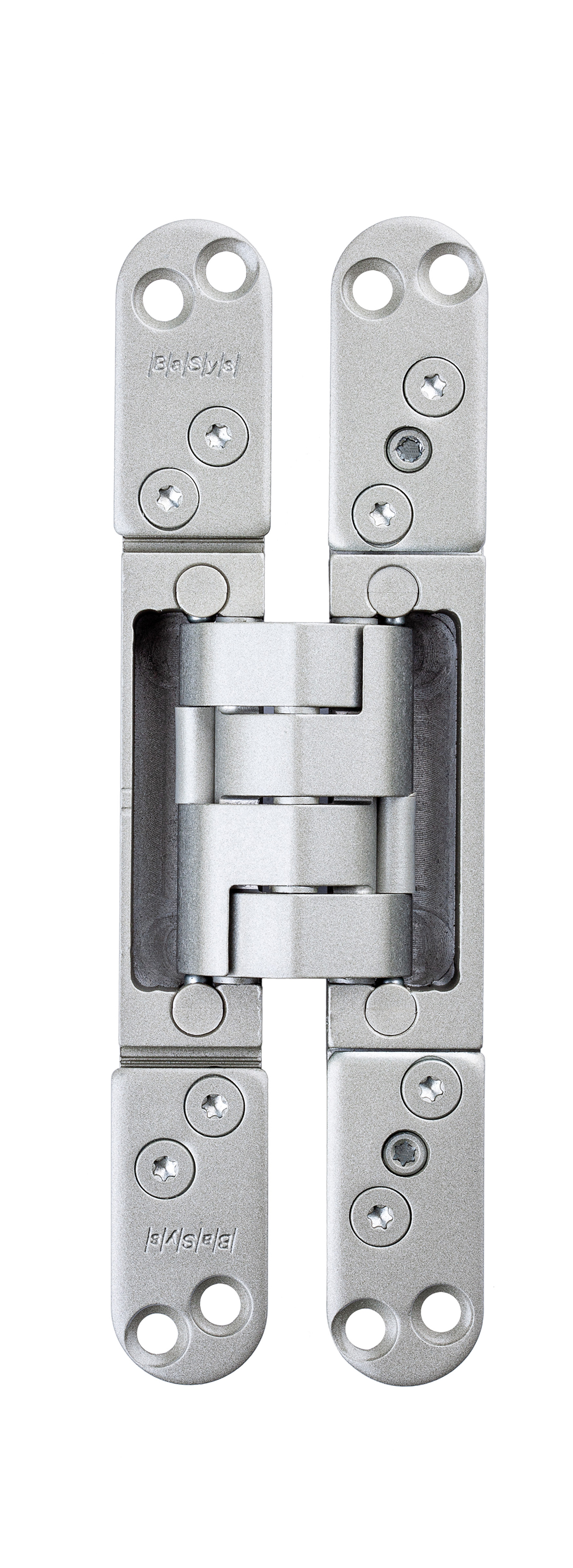

Bildtext 1: Es war der Abstand zwischen Flügel und Zarge, der beim Öffnen und Schließen der Tür zuweilen sehr eng ausfiel. Darum hat Basys eines seiner meist verkauften, verdeckt liegenden Bänder, das „Pivota DX 38 3-D“, hier das alte Modell, optimiert. Foto: BaSys

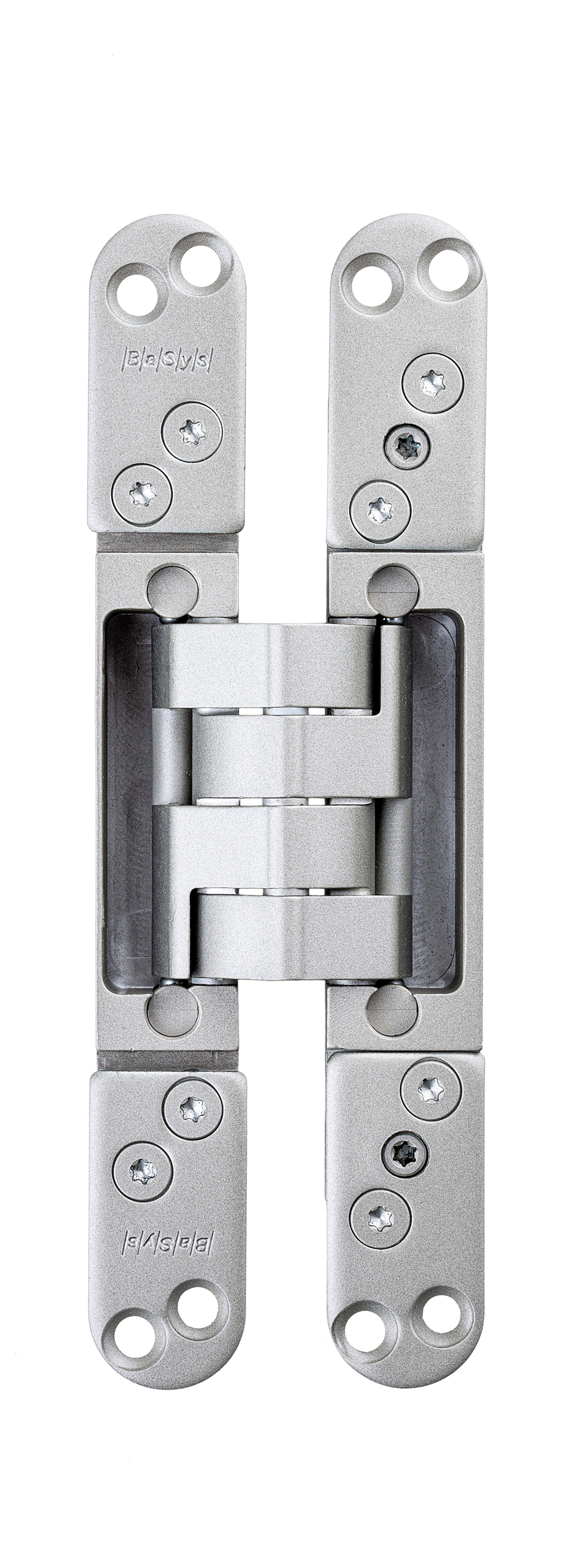

Bildtext 2: Der größere Abstand der beiden Bandkörper zueinander beim neuen „Pivota DX 38 N 3-D“ sorgt dafür, dass das Band auf Flügel- und Zargenseite tiefer ins Material eingefräst werden kann. Das stabilisiert die Gesamtkonstruktion. Foto: BaSys

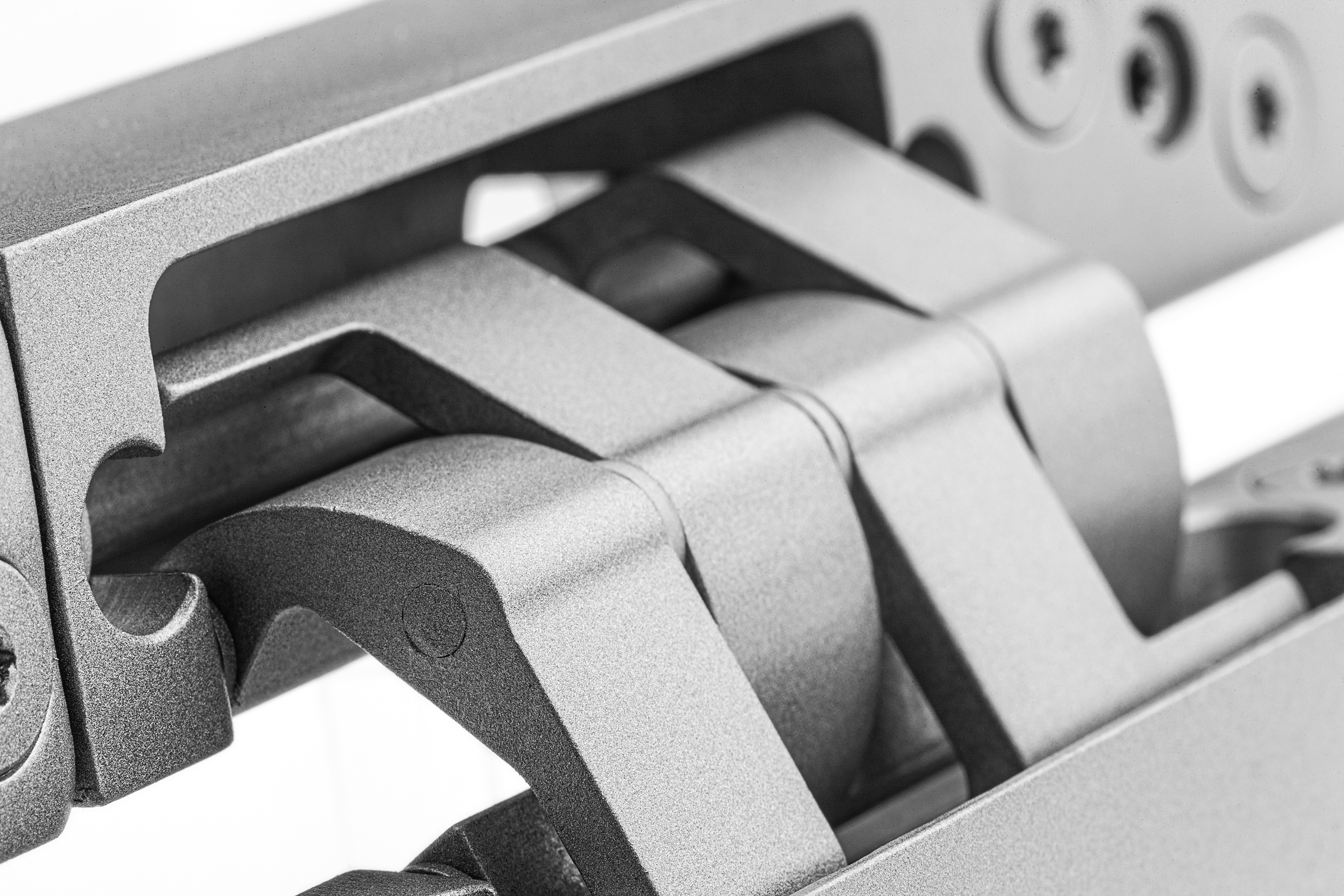

Bildtext 3: Das neue „Pivota DX 38 N 3-D“, ein verdeckt liegendes Band für stumpf einschlagende Innentüren bis 60 Kilogramm pro Paar, weist ein höheres Öffnungsmaß auf. Foto: BaSys
